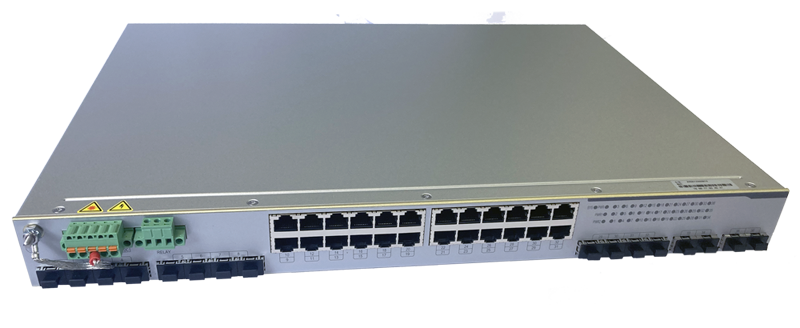

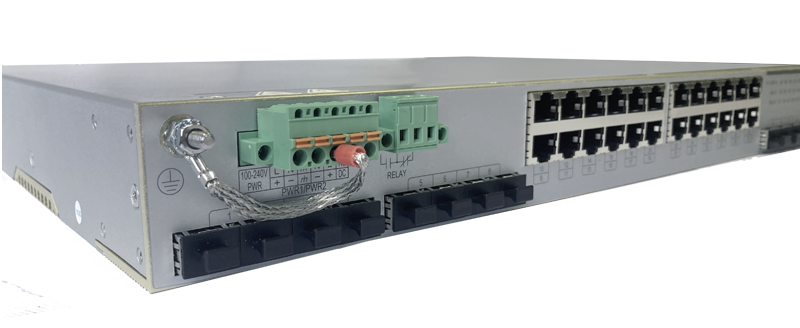

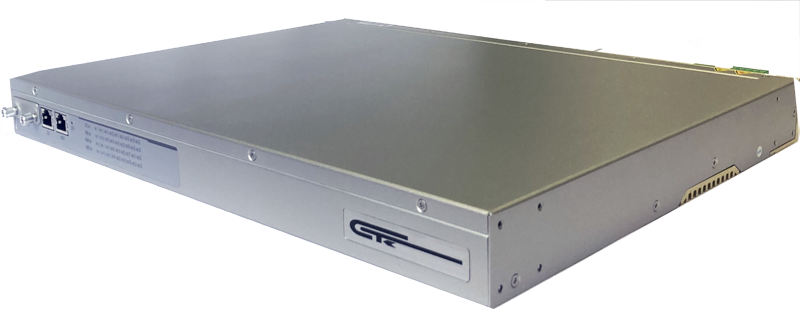

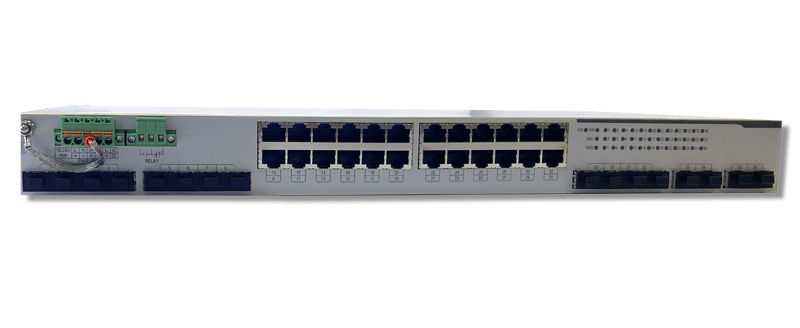

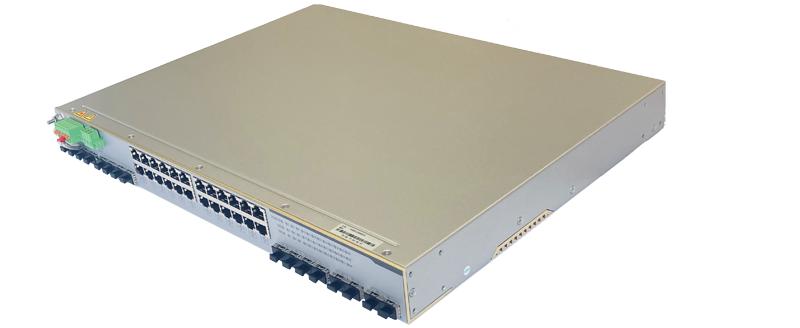

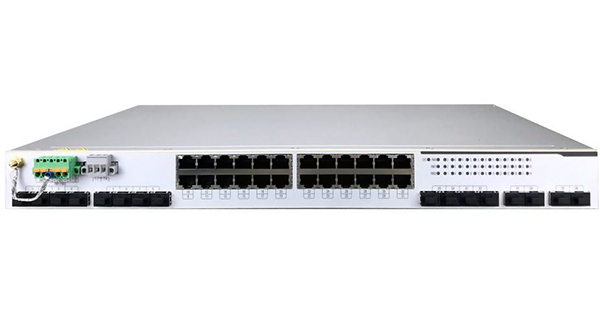

Коммутатор STK-EX-01-4000-PA11QCC
3Д модель коммутатора доступна авторизованным пользователям)-архив* внизу.
Промышленные коммутаторы STK-EX-01-4000-PA11QCC специально разработаны для систем автоматизации силовых подстанций, оснащены 20 портами 10/100/1000baseT + 4 комбинированных порта 100/1000base (RJ45/SFP) + 12 портов SFP 100/1000baseX, что делает их идеальными для крупномасштабных промышленных сетей.
Промышленные коммутаторы STK-EX-01-4000-PA11QCC поддерживают протокол резервирования в кольце MRP, технологии резервирования RSTP/STP и поставляются с изолированным резервным источником питания для повышения надежности системы и доступности сетевой магистрали.
| Гарантия и EOL | ||
|
Гарантия, мес. |
60 |
|
|
Число портов Ethernet |
36 |
|
|
|
Всего 36 портов: |
|
| Дополнительные интерфейсы | ||
| Сигнальный контакт детально |
1 порт, клеммная колодка 3 pin (250VAC/125VDC, 2A@250VAC/2A@30VDC) |
|
| Консольный порт | 1 разъем RJ45 (RS232) | |
| MGMT-порт | 1 разъем RJ45 (Ethernet) | |
| Индикаторы |
Светодиоды состояния: системы, блоков питания, портов Ethernet |
|
| Электропитание | ||
| Электропитание |
Резервированное электропитание 110-240V, клеммная колодка 5pin |
|
| Резервирование электропитание | Есть | |
| Входное напряжение |
90-264В (50-60 Гц) переменного тока и 88-300В постоянного тока |
|
| Мощность потребления | 35Вт | |
| Наработка на отказ | ||
| MTBF, час | 600000 | |
| Механические характеристики | ||
| Габаритные размеры |
2444ммx43.8ммx335мм |
|
| Вес, кг |
4 |
|
| Класс защиты |
IP40 |
|
|
Монтаж |
в 19'' стойку | |
| Условия эксплуатации | ||
| Температура эксплуатации |
-40..+85C |
|
| Температура хранения |
-40..+85C |
|
| Вентиляторы охлаждения |
Нет |
|
| Комплект поставки | ||
| Кабель электропитания |
2 шт. |
|
| Консольный кабель RS232 |
1 шт. |
|
| 19'' крепления |
1 комплект |
|
| Российская промышленная сертификация и испытания (Электромагнитная совместимость) | ||
| СТО 34.01-6-005-2019 |
В процессе получения |
|
| ГОСТ IEC 61000-4-3 |
Испытания пройдены |
|
| ГОСТ 30805.22-2013 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-10 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-11 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-13 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-14 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-16 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-17 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-18 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-2 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-28 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-29 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-4 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-5 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-6 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-8 |
Испытания пройдены |
|
| ГОСТ IEC 61000-4-9 |
Испытания пройдены |
|
|
СТО 34.01-6-005-2019 |
Испытания пройдены |
|
| Российская промышленная сертификация и испытания (Промышленная безопасность) | ||
| СТО 34.01-6-005-2019 |
Испытания пройдены |
|
| Российская промышленная сертификация и испытания (Внешнее воздействие, хранение и транспортировка) | ||
| ГОСТ Р 52931-2008 |
Испытания пройдены |
|
| ГОСТ 15150-69 |
Испытания пройдены |
|
| Российская промышленная сертификация и испытания (Устойчивость к механическим воздействиям) | ||
| ГОСТ 30630.1.2-99 |
Испытания пройдены |
|
| ГОСТ 16962.2-90 |
Испытания пройдены |
|
| ГОСТ 30546.1-98 (изм. 1) |
Испытания пройдены |
|
| Механические характеристики (международные) | ||
| ЭМИ |
FCC 47 CFR Part 15 Class A |
|
| ЭМС |
IEC (EN )61000-4-2, Class 4 |
|
| Промышленная сертификация и испытания (международные) | ||
| Общая безопасность |
CE.CB.IEC.IECEE IEC/EN62368-1 FCC Part 15 Subpart B Class A IEC/EN55022 Class A |
|
| Ж/Д отрасль |
EN50121-4 |
|
| Подстанции |
IEC61850-3 IEEE1613 (C37.90.x) |
|
| Функции программного обеспечения | ||
|
Коммутация |
Поддержка VLAN (802.1Q), Больших пакетов (Jumbo Frames), QoS / Port Prioritization (802.1D/p), TOS/DSCP Prioritization, Flow Control (802.3X), IGMP Snooping/Querier per VLAN (v1/v2/v3) |
|
| Резервирование |
Поддержка Media Redundancy Protocol IEC62439-2 (MRP): MRC и MRM, Аггрегация линков (Link Aggregation), MRP over Link Aggregation, ERPS, STK Ring-Coupling (MRP/ERPS), STK Sub Ring (MRP/ERPS), RSTP, MSTP (802.1Q). |
|
| Управление |
SSHv2, V.24 (RS232), HTTP, HTTPS, Traps, SNMP v1/v2/v3, Telnet, LLDP (802.1AB), LLDP-MED |
|
| Диагностика |
Сигнальный контакт, Индикация статуса устройства, Светодиодная индикация, Информация о системе, Управление SFP, Syslog, Port Mirroring, RSPAN. |
|
| Конфигурация |
WEB-интерфейс, Конфигурация в текстовом виде, Контекстная помощь (WEB), поддержка MIB, BOOTP/DHCP Client, Command Line Interface (CLI), DHCP Server, DHCP Relay с поддержкой опции 82. |
|
| Безопасность |
Различные уровни доступа к коммутатору, Локальная база пользователей, Удаленная аутеннтификация через RADUIS, Настройка политик, Логгирование CLI, SNMP, Защита порта по MAC, Списки доступа (ACL): Ingress MAC, Ingress IPv4, VLAN-ACL, Ingress VLAN-ACL, Egress VLAN-ACL, Port-ACL 802.1X, DHCP Snooping, IP Source Guard |
|
| Синхронизация времени |
SNTP-клиент, SNTP-сервер, PTPv2 Transparent Clock two-step, PTPv2 Boundary Clock. |
|
| Маршрутизация | ||
| Промышленные профили | ||
| Разное | Данный коммутатора (STK-EX-01-4000-PA11QCC) - поставляется в версии Layer2. В зависимости от версии прошивки, может быть доступен опциональный ограниченный функционал L3: Static Unicast Routing, VLAN-based Router Interfaces, OSPFv2,RIP v1/v2. Наличие функционала L3 не является публичной оффертой. Для полноценной поддержки L3 рекоммендуется применять коммутаторы STK с полнофункциональной Layer3-маршрутизацией. | |
