Оптические делители ДО19-PLC


Планарные оптические делители серии ДО19-PLC применяются в системах кабельного телевидения и телекоммуникаций при построении оптических сетей PON и FTTx, в том числе при использовании CWDM, DWDM технологий.

Делители служат для равномерного разделения или суммирования мощности оптического сигнала в широком диапазоне длин волн: 1260…1650 нм и обладают низкими вносимыми канальными потерями, высокой изоляцией между каналами, высокой стабильностью, незначительными разбросами мощности между выводами и высокой надежностью в широком диапазоне температур.

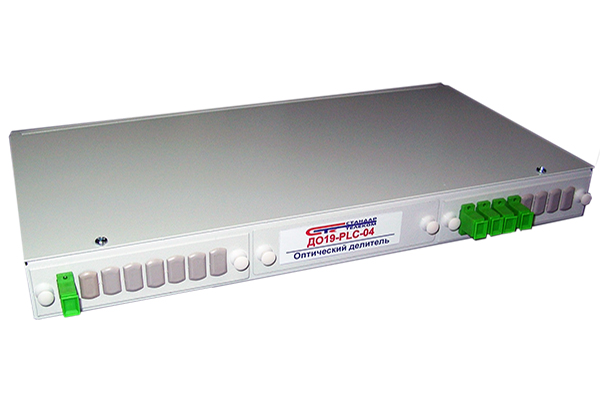

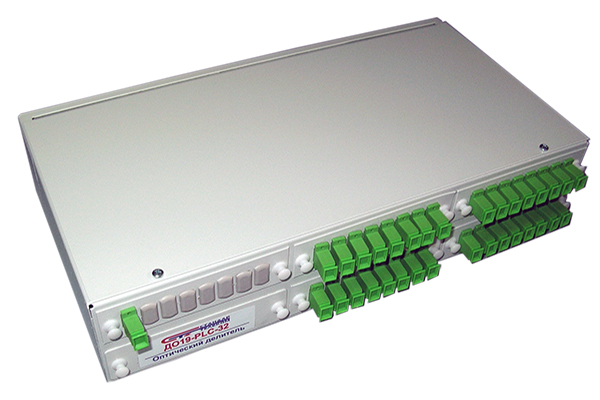

Делители выполнены в 19” универсальном корпусе, высотой 1RU или 2RU с оптическими коннектрорами SC/APC (опция FC/APC)  .

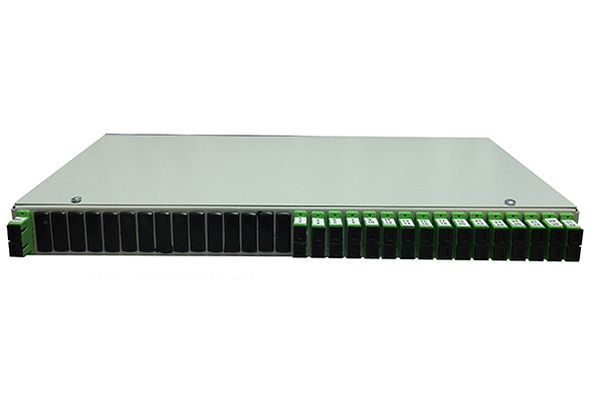

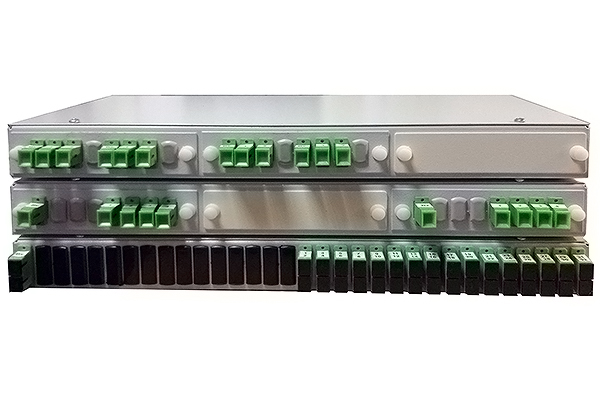

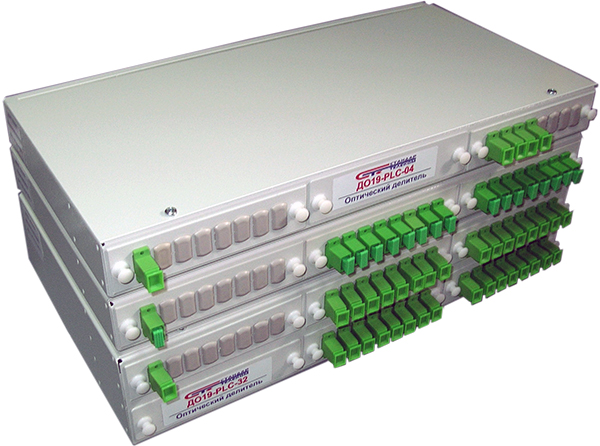

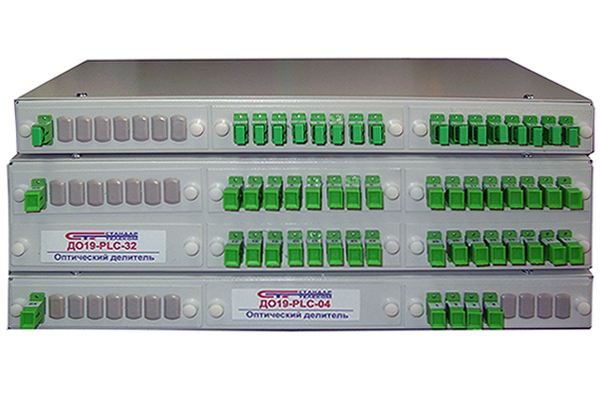

В зависимости от требований клиента в корпусе могут устанавливаться несколько независимых оптических делителей с количеством отводов от двух, до тридцати двух. Для увеличения количества выводов используются сдвоенные розетки.

Конструкция делителей позволяет расположить оптические выводы, как на передней, так и на задней панелях.
λ=1260…1650 нм, для сетей FTTP; FTTx PON.
Количество равноценных выходов одного делителя: 1х2/4/8/16/32 (SC/APC, FC/APC).
Количество установленных отдельных делителей в корпус: от 1 до 12 шт.
Корпус 19”, 1RU или 2RU. Диапазон рабочих температур: -40…+80 ºС.
